UNPARALLELED LTD je jedním z předních výrobců a dodavatelů lineárních vodítek v Číně. S bohatými zkušenostmi vás srdečně vítáme, abyste si zde z naší továrny zakoupili pokročilou lineární vodicí sestavu vyrobenou v Číně. Přijímáme i zakázkové objednávky.
Při stavbě-rychlostních polovodičových polohovacích stupňů nebo optických inspekčních portálů je vaše řízení pohybu pouze tak spolehlivé, jako je referenční rovina, po které klouže. Mikroskopické mechanické odchylky se přímo promítají do rozostření ohniska, zpoždění snímače a chyb kalibrace.

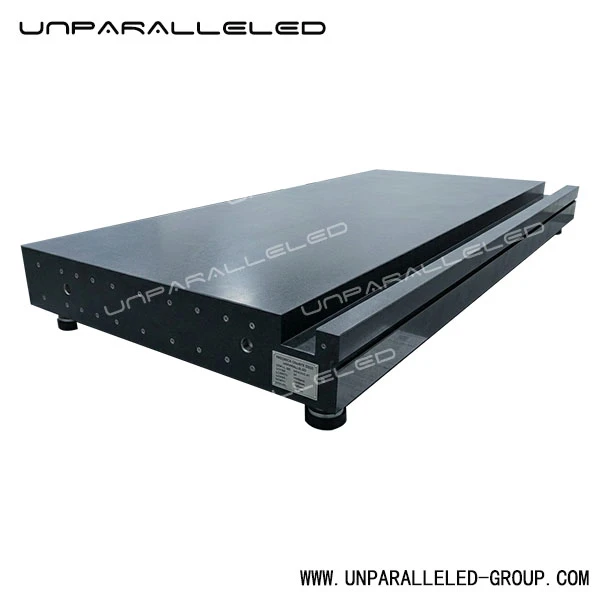

UNPARALLELED® Ultra-Precision Granite Air Bearing Base kombinuje geologickou stabilitu naší exkluzivní-černé žuly s vysokou hustotou a na míru vytvořené-lineární vodicí dráhy. Tato monolitická sestava, navržená pro pohyb bez tření, slouží jako konstrukční základ pro světově nejnáročnější aplikace v čistých prostorách. Odstraněním mechanické hystereze, závislostí na mazání a opotřebení ložisek tradičních ocelových vodítek poskytujeme celoživotní referenční standard, který si zachovává své nanometrové -tolerance na úrovni kontinuálních, vysokých- cyklů zrychlení.
Proč přírodní černá žula UNPARALLELED®?
Ne každý kámen je stvořen sobě rovný. Zatímco mnoho regionálních výrobců spoléhá na měkčí, levnější šedé kuličky, které se vlivem změn životního prostředí deformují, my zastáváme nekompromisní postoj proti nahrazování materiálů.
Každá základna je vytěžena z našich vybraných rezerv UNPARALLELED® Black Granite. Tento materiál se může pochlubit ultra-vysokou hustotou přibližně 3100 kg/m³ a obsahuje hustou, vzájemně provázanou krystalickou strukturu bohatou na křemen. Poskytuje neuvěřitelně nízký koeficient tepelné roztažnosti (CTE), až desetinásobné tlumení vibrací oproti konstrukční oceli a úplnou odolnost vůči korozi a chemické korozi. Je doslova stárnutý Zemí miliony let, aby bylo zaručeno nulové zbytkové vnitřní napětí.
kontrola kvality
Technické specifikace a normy
Jsme jediným výrobcem v oboru, který je držitelem certifikací ISO 9001, ISO 45001, ISO 14001 a CE současně. Každá sestava je zpracována v našem 10 000 m² klima-řízeném zařízení (20 stupňů ± 0,1 stupně) postaveném na 1000 mm silném vojenském -antivibračním{11}}základu, abychom zajistili, že naše měření zůstanou zcela izolována od okolního hluku.
| Technický parametr | Hodnota specifikace | Standardní soulad |
| Typ materiálu | Originální černá žula UNPARALLELED® | Hustota: ≈ 3100 kg/m³ |
| Tolerance rovinnosti | Sub-mikrometr / nanometr-úroveň (až do stupně 000) | DIN 876 / ASME GGG-P-463C |
| Přímost vodicí kolejnice | < 1.0μm over 1000 mm | Metrologie ověřená laserem Renishaw |
| Drsnost povrchu (Ra) | Méně než nebo rovno 0,1 μm (zrcadlová úprava) | Mitutoyo digitální profil drsnosti |
| Závitové vložky | Vložky z nerezové oceli / Invar- | Epoxidovaná post{0}}produkce, aby se zabránilo stresu |
| Maximální hmotnost součásti | Až 100 tun (blok z jednoho kusu) | Plně integrovaná nosnost mostového jeřábu |
| Maximální jednotlivé rozměry | 20 m × 4 m × 1 m (přizpůsobitelné) | Obrobeno na světových- brusných centrech |
služby
Hlavní výhody výkonu
- Integrovaná stupňovitá vzduchová-nosná dráha: Přesné-pozemní boční rameno umožňuje vzduchovým{2}}ložiskovým pukům odkazovat současně na horizontální i vertikální rovinu. To zajišťuje bezchybnou kontrolu náklonu, náklonu a stáčení u pohyblivých vozíků.
- Bez tření, bez opotřebení-Životnost: Vzhledem k tomu, že vzduchová ložiska plavou na tenké vrstvě stlačeného vzduchu (5 - 10μm), nedochází k žádnému fyzickému kontaktu. Konstrukční přesnost žulového vodítka zůstává stejná v den 10 000 jako v den první.
- Ověření---umělecké metrologie: Nehádáme přesnost-dokazujeme to. Pomocí švýcarských-diferenciálních elektronických hladin WYLER (0,5 um) a laserových interferometrů Renishaw mapujeme každý mikrometr rovinnosti. Každá sestava je zasílána s kalibračním certifikátem, který lze vysledovat do národních metrologických institutů.
- Kompatibilní s čistými prostory a vakuem: Tato žulová základna bez mechanických maziv, mastnoty a odplyňovacích polymerů je připravena pro přímou integraci do prostředí polovodičové litografie ISO třídy 1 a prostředí wafer fab.
certifikáty
Typické průmyslové aplikace
- Semiconductor Litography & Wafer Inspection (AOI/X{0}}Ray)
- Souřadnicové měřicí stroje (CMM) a metrologické stanice
- Mikro{0}}obráběcí lůžka pomocí femtosekundového a pikosekundového laseru
- Lineární motor s více{0}}osou XY polohovací portálové plošiny
- Perovskitové solární potahovače a zařízení pro kontrolu lithiových baterií
FAQ
Proč je u vzduchových vodítek upřednostňována černá žula před syntetickými minerálními odlitky?
Zatímco minerální odlitky (epoxidová žula) nabízejí vynikající tlumení vibrací pro konstrukční lůžka CNC strojů, obsahují polymerní pojiva, která mohou chemicky stárnout, tečení nebo odplyňování ve vakuu. Pro absolutní referenční roviny, které mají sub-mikronové tolerance, zůstává přírodní černá žula geograficky lepší, protože má nulové vnitřní strukturální napětí a během desetiletí používání se nemění.
Jak zajistíte, aby kovové vložky se závitem časem nezkroutily žulu?
Tradiční mechanické rozpěrné kotvy zavádějí obrovské lokalizované napětí, které narušuje okolní plochý povrch. Vrtáme přesné nadrozměrné kapsy a zajišťujeme naše nerezové nebo -invarové vložky s nízkou roztažností pomocí patentovaných epoxidových pryskyřic s nízkým-srážením v našem čistém prostoru. To izoluje žulu od montážního napětí.
Můžeme přizpůsobit vzory montážních otvorů a celkové rozměry?
Ano. Provozujeme zakázková CNC brousicí a obráběcí centra schopná zpracovávat jednotlivé bloky až do délky 20 m. Vyrábíme vlastní vzory otvorů, T-drážky, vakuové drážky a sekundární vodicí lišty přímo do vašeho výkresu CAD.
Vyžádejte si technickou nabídku (průvodce RFQ)
- Chcete-li pomoci našemu technickému týmu poskytnout vám přesnou a rychlou cenovou nabídku, připravte si pro svůj dotaz následující podrobnosti:
Výkresy CAD: Preferované formáty jsou .STEP, .IGS nebo .PDF zobrazující kritické rozměry a tolerance.
Cílová přesnost: Specifikujte požadovaný stupeň rovinnosti (např. DIN 876 stupeň 00) a požadavky na přímost kolejnice.
Požadavky na vložení: Velikost závitu, hloubka a cílová vytahovací-síla, pokud je to možné.
Aplikační prostředí: Provozní teplota, omezení vlhkosti, třída čistých prostor nebo úrovně vakua.
